MRVS1-12G (650mm)系列固封式真空斷路器
MRVSl-12 (650mm)系列固封式真空斷路器
MRVSl (650mm)型戶內交流高壓真空斷路器是三相交流50Hz，額定電壓為7. 2～12KV的戶內高壓開關設備。斷路器符合我國國家標準GB/T1984《高壓交流斷路器》、JB3855《3. 6～40. 5KV戶內交流高壓真空斷路器》和相關的IEC標準，并具有可靠的聯鎖功能。
斷路器可進行頻繁操作，具有多次開斷和快速重合閘的功能。斷路器設計成前后分裝結構，既可作為固定安裝的單元，也可與底盤車配裝作單獨的手車使用。
主要技術參數
| 序號 | 項目 | 單位 | 數據 | ||
| 1 | 額定電壓 | KV | 12 | ||
| 2 | 額定頻率 | Hz | 50 | ||
| 3 | 額定電流 | A | 630~1250 | 1250~1600 | |
| 4 | 額定短路開斷電流 | KA | 20 | 31.5 | |
| 5 | 額定短路關合電流 | KA | 50 | 50 | |
| 6 | 額定峰值耐受電流 | KA | 50 | 50 | |
| 7 | 4S額定短路耐受電流 | KA | 20 | 31.5 | |
| 8 | 額定絕緣水平 | １min工頻耐受電壓 | KV | 42（相間，對地）/48（斷口）有效值 | |
| 雷電沖擊耐受電壓 | 75（相間，對地）/85（斷口）峰值 | ||||
| 9 | 額定操作順序 | 分0.3s-合分180s-合分 | |||
| 10 | 機械壽命 | KA | 20000 | ||
| 11 | 額定短路開斷電流開短次數 | KA | 100 | 50 | |
| 12 | 操作機構額定合閘電壓 | V | AC/DC110、220 | ||
| 13 | 操作機構額定分閘電壓 | V | AC/DC110、220 | ||
| 14 | 觸頭開貴 | mm | 11+-1（可根據滅弧室調整） | ||
| 15 | 超行程（觸頭彈簧壓縮長度） | mm | 3.5+-0.5 | ||
| 16 | 三相合閘不同期性 | ms | ≤2 | ||
| 17 | 觸頭合閘彈跳時間 | ms | ≤2 | ||
| 18 | 平均分閘速度 | m/s | 0.9~1.2 | ||
| 19 | 平均合閘速度 | m/s | 0.4~0.8 | ||
| 20 | 分閘時間 | 最高操作電壓下 | ms | ≤50 | |
| 最低操作電壓下 | ≤80 | ||||
| 21 | 合閘時間 | ≤100 | |||
| 22 | 保相主回路電阻 | ≤60 | ≤40 | ||
| 23 | 動靜觸頭允許磨損累計厚度 | 3 | |||
外型及安裝尺寸

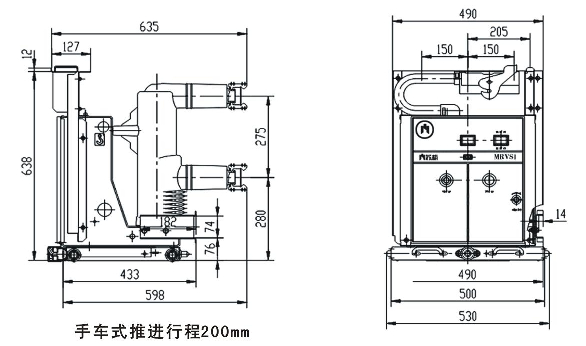

手車式MRVSl-12斷路器650寬外形尺寸圖
| 型號額定電流（A） | 630 | 1250 | 1600 |
| 額定短路開關電流（KA） | 20、25、31.5 | 25、31.5 | 31.5 |
| 配合靜出頭開關 | Φ35 | Φ49 | Φ55 |
| 相間距離（ｍｍ） | 150+-1.5 | ||
|
