適用范圍
MRW1系列智能型萬能式斷路器（以下簡稱斷路器）．適用于交流50Hz，額定電壓至660V(690V)及以下，額定電流630A~6300A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害。斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。同時帶有開放式通訊接口，可進行“四遙”，以滿足控制中心和自動化系統的要求。斷路器在海拔2000米時脈沖耐壓8000V(不同海拔按標準修正，最高不超過12000V)。該斷路器不帶智能控制器及傳感器可作隔離器用，標示為 ，---。
斷路器符合GB14048.2《低壓開關設備和控制設備低壓斷路器》和IEC60947-2《低壓開關設備和控制設備斷路器》等標準。

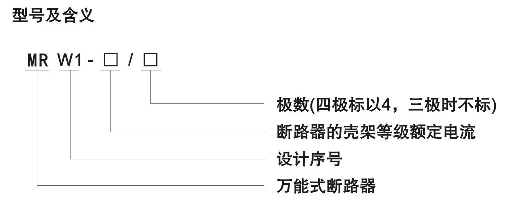

型號及其含義
按安裝方式分
a．固定式
b．抽屜式
按極數分：三極、四極
按操作方式分
a．電動操作
b．手動操作（檢修、維護用）
脫扣器種類
智能控制器、欠電壓瞬時（或延時）脫扣器、分勵脫扣器。
智能控制器性能：
a．智能控制器分為：H型（通訊用）、M型（普通智能型）、L型（經濟型）；
b．具有過載長延時反時限，短延時反時限、定時限、瞬時功能。可由用戶自行設定組成所需要酌
保護特性：
c．單相接地保護功能；
d．顯示功能：整定電流顯示、動作電流顯示、各相電壓值顯示（電壓顯示應在訂貨時提出）；
e．報警功能：過載報警；
f．自檢功能：過熱自檢、微機自診斷：
g．試驗功能：試驗控制器的動作特性。
主要技術參數
1、斷路器的基本參
| 25殼架等級額定電流Inm A | 額定電流In A | 額定電壓Ue V | 額定極限短路分段能力Icu kA | 額定運行短路分段能力Ics kA | 額定短時耐受電Ics kA(Is) | 功率損耗W | |||
| 固定式 | 抽屜式 | ||||||||
| 2000 | 630 | AC 50Hz 400 690 | 400V | 690 V | 400V | 690V | 60 | 40 | 80 |
| 800 | 60 | 130 | |||||||
| 1000 | 90 | 205 | |||||||
| 1250 | 65 | 50 | 40 | 40 | 90 | 310 | |||
| 1600 | 140 | 310 | |||||||
| 2000 | 170 | 400 | |||||||
| 3200 | 2000 | 100 | 65 | 65 | 50 | 65 | 170 | 510 | |
| 2500 | 260 | 650 | |||||||
| 2900 | 320 | 650 | |||||||
| 3200 | 420 | 760 | |||||||
| 4000 | 3200 | 100 | 75 | 80 | 65 | 65 | 430 | 780 | |
| 3600 | 440 | 790 | |||||||
| 4000 | 450 | 800 | |||||||
| 6300 | 4000 | 120 | 85 | 100 | 75 | 85 | 1225 | ||
| 5000 | 1250 | ||||||||
| 6300 | 1625 | ||||||||
注1：飛弧距離為零。注2：表中分?jǐn)嗄芰ι?、下進線相同
斷路器在不同環境溫度下的降容系數
| 環境溫度 | +40oc | +45oc | +50oc | +55oc | +60oc |
| 允許持續工作電流 | 1In | 0.95In | 0.9In | 0.85In | 0.8In |
注：以各種環境溫度條件下，實測斷路器進出線端溫度達到1 10℃為基準
2、脫扣器電流整定值lr及允差
| 延長時 | 短延時 | 瞬時 | 接地故障 | ||||
| Ir1 | 允差 | Ir2 | 允差 | Ir3 | 允差 | Ir4 | 允差 |
| （0.4-1）In（最小160A） | +-10% | （0.4-0.5）In | +-10% | 10In-50In | +-15% | （0.2-0.8）In（最大1200A 最小160A） | +-10% |
注：當時具有三段保護時，整定值不能交叉。
3、長延時過電流保護反時限動作特性
| 1 | 動作時間 | 允差 | |||||
| 1.05Ir1 | >2h不動作 | +-15% | |||||
| 1.3Ir1 | <1h動作 | ||||||
| 1.5Ir1 | 15s | 30s | 60s | 120s | 240s | 480s | |
| 2.0Ir1 | 8.4s | 16.9s | 33.7s | 67.5s | 135s | 270s | |
注：2.Olri的時間按12T=(1 .51 r1)2tL計算，其中tL為1 .slr1動作時間，由用戶整定
4、短延時過電流保護動作特性
| 電流 | 動作特征 | 動作時間 | 允許 | |||||
| 1>=1r2 | 1<=8r2 | 反時限 | t=(81r1)2t2/I2 | +-15% | ||||
| 1>=1r2 | 1<=8r2 | 反時限 | 整定時間t2 | 0.1 | 0.2 | 0.3 | 0.4 | |
| 可返回時間 | 0.06 | 0.14 | 0.23 | 0.35 | ||||
5、接地故障保護特性為短延時定時限，時限動作時間及可返回時間，接地故障出廠時時間整定值為“OFF”。
6、斷路器的操作性能
斷路器的操作性能用操作循環次數表示．
| 每小時操作循環次數 | 通電操作循環次數 | 不通電操作循環次數 | 總數 | ||
| 20 | 2000A | 500 | 2000A | 9500 | 10000 |
| 3200A | 3200A | 4500 | 5000 | ||
| 4000A | 4000A | 4000 | 4500 | ||
| 6300A | 6300A | 2500 | 3000 | ||
7、斷路器的分勵脫扣器、欠電壓脫扣器、電動操作機構、釋能（合閘）電磁鐵、智能型脫扣器的工作電
| 類型 | 額定電壓 | ||
| AC(50Hz) V | DC V | ||
| 分勵脫扣器 | Us | 220、380 | 100、220 |
| 欠電壓脫扣器 | Us | 220、380 | -- |
| 電動操作機構 | Us | 220、380 | 100、220 |
| 釋能（合閘）電磁鐵 | Us | 220、380 | 100、220 |
| 智能型脫扣器 | Us | 220、380 | 100、220 |
注：分勵脫扣器的可靠動作電壓范圍為(70%-11 0%)Us，釋能（合閘）電磁鐵和電動操作機構為(85%-11 0%)Us。
8、斷路器的欠電壓脫扣器性能
| 類型 | 欠電壓延時脫扣器 | 欠電壓瞬時脫扣器 | |
| 脫扣器動作時間 | 延時1、2、5S | 瞬時 | |
| 脫扣器動作時電壓值 | 35%-70%Ue | 能使斷路器斷開 | |
| <=35%Ue | 斷路器不能閉合 | ||
| >=85%Ue | 斷路器能可靠閉合 | ||
| 電源電壓恢復到85%Ue時 | 斷路器不斷開 | ||
注：延時時間精確度為±1 0%。
9、輔助觸頭的性能
9.1輔助觸頭的約定發熱電流為6A
9.2輔助觸頭形式：四常開四常閉。
9.3輔助觸頭的非正常接通與分?jǐn)嗄芰?br /> 輔助觸頭按使用所確定的非正常使用條件下的接通分?jǐn)嗄芰Π?/p>
| 使用類別 | 接通 | 分段 | 通斷操作循環次數和操作頻率 | ||||||
| 1/Ie | U/Ue | COSφ或T0.95 | 1/Ie | U/Ue | COSφ或T0.95 | 操作循環次數 | 每分鐘操作循環次數 | 通電時間（S） | |
| AC-15 | 10 | 1.1 | 0.3 | 10 | 1.1 | 0.3 | 10 | 6(或與主回路操作頻率同) | 0.05 |
| DC-13 | 1.1 | 1.1 | 6Pe | 1.1 | 1.1 | 6Pe | |||
注：當Pe≥50W.T0.95的上限=6Pe≤300ms
接線端子
斷路器總體接線端子共有47個，接線簡單、便于用戶使用

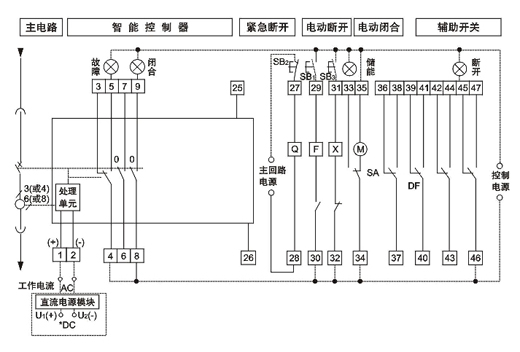

圖七（控制器問M型或L型基本功能）
智能控制器其它接線
#1、交流工作電源輸入（直流時從直流電源模塊U1、U2輸入）
#25、#26外接中性極或地電流互感器輸入
※注：
(1)若F、X、M的控制電源電壓不同時應分別接不同電源。
(2)端子#35可直接接電源（自動預儲能），也可串接常開按鈕后接電源（手控預儲能）。
(3)若用戶提出，端子#6一#7可輸出常閉接點。
(4)外加附件用戶自備。
(5)+當智能控制器的工作電源為直流電源時，須增加直流電源模塊（此時#1、#2端子不可直接接入交流電源）。
二次接線如圖所示[直流電源DC110V或220V從U1(+)、U2(-)輸入，直流電源模塊兩輸出端分別相應與二次接線
座端子1(+)、2(-)相連】。
SB1分勵按鈕（用戶自備） X合閘電磁鐵
SB2欠壓按鈕（用戶自備） M儲能電機
SB3合閘按鈕（用戶自備）XT接線端子
DF輔助觸頭 Q欠壓脫扣器或欠壓延時脫扣器
F分勵脫扣器 O常開觸點(3NAC380V)
SA電機微動開關 X信號燈（用戶自備）

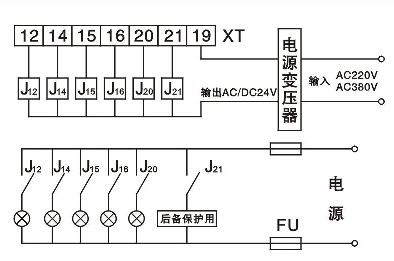

圖七B（脫扣器為L型帶附加功能）
#1、#2工作電源輸入
#12過載預報警訊號輸出
#14瞬時短延時脫扣訊號輸出
#15長延時脫扣訊號輸出
#16接"
|
