適用范圍

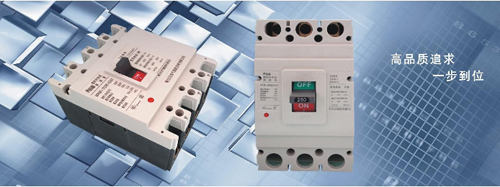

　　MRM1系列塑料外殼式斷路器（以下簡稱斷路器），是本公司采用國際先進沒計、制造技術研制、開發的新型斷路器之一。其額定絕緣電壓為800V (MRMI-63為500\0適用于交流50Hz，額定工作電壓690V及以下，(MRMl-63為400V)，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。
　　斷路器具有過載、短路和欠電壓保護裝置，能保護線路和電源設備不受損壞。
　　斷路器按照其額定極限短路分?jǐn)嗄芰cu)的高低，分為L(zhǎng)型（標準型）、M型（較高分?jǐn)嘈停型（高分?jǐn)嘈停┤?lèi)。該斷路器具有體積小、分?jǐn)喔?、飛弧短（部分規格零飛?。?、抗振動等特點，更是陸地及船舶使用的理想產品。
　　本斷路器可垂直安裝（即堅裝），亦可水平安裝（即橫裝）。
　　本斷路器產品執行下列標準：
　　IEC60947-1 GB/T14048.1總則
　　IEC60947-2 GB14048. 2低壓斷路器
　　IEC60947-4 GB14048.4接觸器和電動機起動器
　　IEC60947-5.1 GB14048.5機電式控制電路電器

適用工作環境

適用工作環境
海拔高度2000m及以下；
周?chē)橘|(zhì)溫度不高于40℃（對船用產品為+45℃）和不低于一5℃
能耐受潮濕空氣的影響；
能耐受鹽霧、油霧的影響；
能耐受霉菌的影響；
能耐受核輻照的影響；
最大傾斜度為±22.5。；
在受到船舶正常振動時能可靠工作；
在受到地震情況下(4g)能可靠工作；
在無爆炸危險的介質中，旦介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；
在沒有雨雪侵襲的地方。

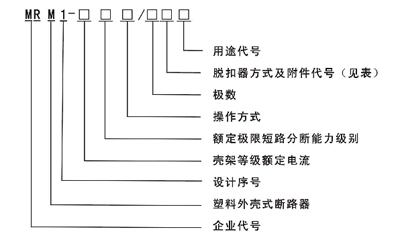

型號及含義

注：
配電用斷路器無代號；保護電動機用斷路器以2表示。
手柄直接操作無代號；電動操作用P表示；轉動手柄用Z表示。
按產品極數分為二極(100A、225A)、三極與四極(MRMI-800無四極)。四極產品中中性
極（N極）的型式分四種：
A型：N極不安裝過電流脫扣元件，且N極始終接通，不與其它三極一起合分；
B型：N極不安裝過電流脫扣元件，且N極與其它三極一起合分；（N極先合后分）
C型：N極安裝過電流脫扣元件，且N極與其它三極一起合分。（N極先合后分）
D型：N極安裝過電流脫扣元件，且N極始終接通，不與其它三極一起合分
按額定電流(A)分：MRMl-63為(6)、10、16、20、25、32、40、50、63A九級(6A規
格無過載保護)；MRMl-100為(10)、16、20、25、32、40、50、63、80、100A十級；
MRMl-225為100、125、140、160、180、200、225A七級；MRMl-400為225、250、
315、350、400A五級；MRMl-630為400、500、630A三級；MRMl- 800為630、
700、800三級?！編?)為不推薦規格】
按接線方式分為板前接線、板后接線、插入式三種。
按過電流脫扣器型式分熱動-電磁（復式）型、電磁（瞬時）型兩種。
按附件裝置分帶附件裝置和不帶附件裝置兩種；
附件裝置分內部裝置和外部裝置：內部裝置有分勵脫扣器、欠電壓脫扣器、輔助觸頭、
報警觸頭四種，外部裝置有轉動手柄操作機構、電動操作機構、聯鎖機構及輔助裝置
的接線端子等。

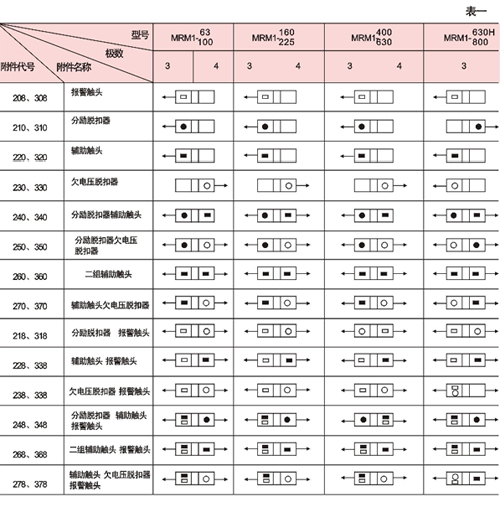

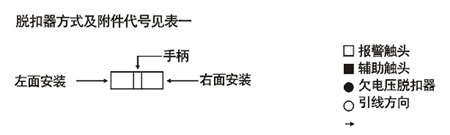

脫扣器方式及附件代號

注：
　　200:表示僅有電磁脫扣器的斷路器本體：300：表示帶有熱動一電磁脫扣器的斷路器本體；000:不帶脫扣器的斷路器本體；對MRMl-100、225=極產品只有21 0、31 0、220、320、230、330;對MRMl-63、1 00及MRMl-225四極斷路器、N極為A型和D型中無240、340、260、360、218、318、248、348、268、368；

　　對MRMl-400、MRMl-630及MRMl-800其中248、348、278、378規格中輔助觸頭為一對觸頭（即一常開、一常閉），268、368規格中的輔助頭為三對觸頭

保護特性

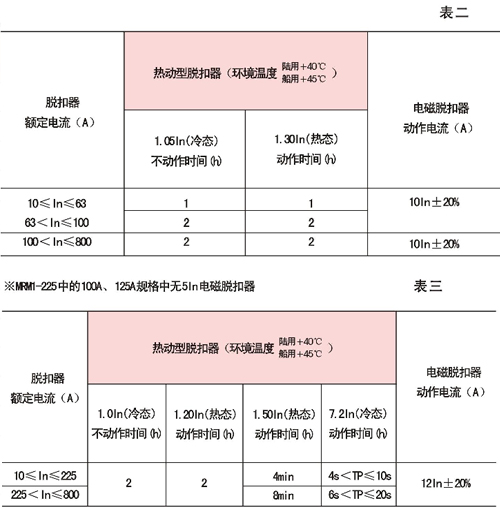

　　斷路器熱動型脫扣器具有反時限特性；電磁脫扣器為瞬時動作，特性見表二（配電用）及表三（保護電動機用）

降容系數

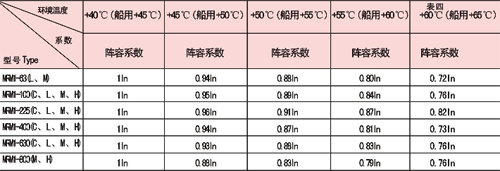

環境溫度變化的降容系數見表四

注： 以上降容系數均在通于殼架額定電流下測得

外形及安裝尺寸

試驗電流與導線截面積

溫升試驗用連接導線的截面積與相適應的試驗電流見表六

接線端子型號

MRMl-63中的10：16;20A規格采用JB2.5-5：32A規
格采用JB6-5;40A、50A規格采用JB10-5接線端子。

斷路器主要技術性能指標

塑殼斷路器附件接線圖

塑殼漏電模塊接線圖

電動操作機構外型尺寸

斷路器附件

電動操作機構

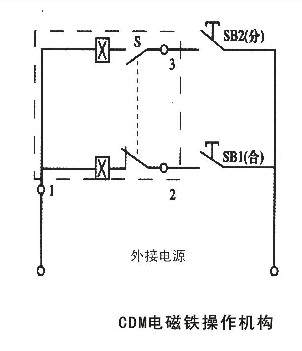

CDM電磁鐵操作機構(配用MRMl-63，100，225)接線圖見下圖（虛框內為斷路器外符號說明：SBi、SB2操作按鈕（用戶自備）
　　編號1、2、3為接線端子號
電壓規格：AC50Hz 230V400V

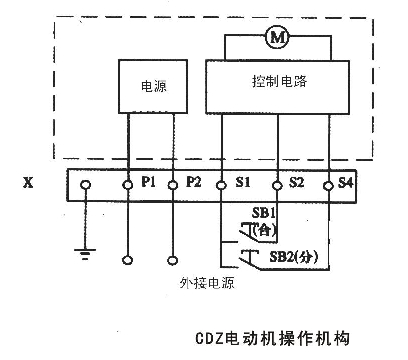

　　CD2電動機操作機構
　　接線圖見下圖（虛框內為斷路外部附件接線圖）
注：訂購配用MRMl-63電動機操作機構，請與本廠協商

符號說明：SBi、SB2操作按鈕（用戶自備）
　 　　　　X接線端子排
P1、P2為外接電源

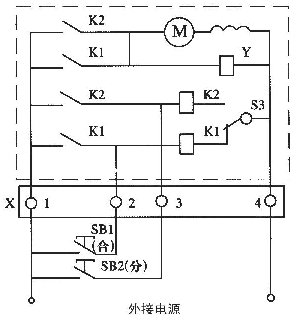

CD電動操作機構(配用MRMl-400、630、800)接線圖見下圖（虛框內為斷路器外部附件接線圖）
符號說明：SBi、SB2操作按鈕（用戶自備）
X接線端子排
電壓規格：AC50Hz 230V、400V; DC220V

CZ系列轉動手柄操作機構

型號含義

特點

　　該操作機構采用獨特的設計和傳動結構，通過旋轉手柄實現塑殼斷路器的合閘、分閘和再扣。操作靈活、平穩、操作力小，安裝方便，機構的整體性能和質量均優于其它同類產品，任何同一規格斷路器的手操機構對三、四極都通用

用途

　　本機構專用于MRM1系列塑殼斷路器，通過轉動手柄實現抽屜柜、配電柜、動力箱等在面板上操作的要求，并保證斷路器處于合閘時柜體門板不能開啟（即與門聯鎖）。
　　Cz系列手操機構高度



手操機構高度見表十一
